Exemple sur un modèle Futurenergy 1 kW

	L'éolien a un avantage indéniable sur le solaire dans la mesure où il peut fonctionner 24h/24 et lui est donc tout à fait complémentaire.En Guadeloupe c'est quand même le solaire qui est privilégié car les heures d'ensoleillement sont particulièrement nombreuses. Mais suivant la latitude et l'endroit, le vent peut lui être supérieur. Pour tirer le maximum d'énergie il faut s'éloigner des obstacles , utiliser un mat très haut ou utiliser les effets de toiture comme dans l'exemple développé ci-dessous.

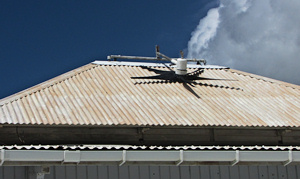

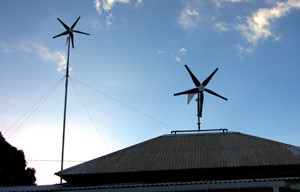

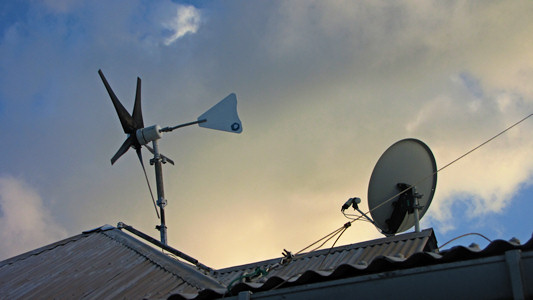

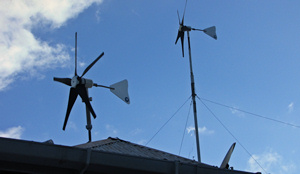

J'utilise depuis quelques année le modèle de 1 kW fabriqué par la société Futurenergy qui est particulièrement silencieuse. C'est le critère principal pour une éolienne si vous voulez conserver de bons rapports familiaux et de voisinage. L'esthétique n'est pas primordial mais le bruit si ! Les caractéristique de ce modèle d'éolienne et son installation sur le mat de 12 m sont illustrés sur le site Alize5		Le mat et les câbles pour l'installation de 12m sont onéreux et l'abaissement en cas d'alerte cyclonique, bien que bien rodé, reste toujours risqué. L'utilisation de l'effet de toiture donne au final une production presque identique pour un prix bien inférieur. Le problème qui demeure est le bruit généré par les vibrations mécaniques propagées par la charpente et la toiture à l'intérieur de la maison. Il faut donc isoler mécaniquement

 Le principe adopté est très simple, utiliser des sillent blocs qui amortissent les vibrations dues à la génératrice et à ces roulements. Ceux de l'industrie automobile sont trop raides et se détruisent au soleil. Une solution à été développée pour les modèles AIR X mais vu le poids 4 fois supérieur de ce modèle d'éolienne, il a fallu en trouver une nouvelle avec comme contrainte de rendre impossible la chute de l'éolienne en cas de rupture des éléments élastiques. La fixation doit aussi permettre une mise à terre rapide et sans efforts en cas de cyclone.

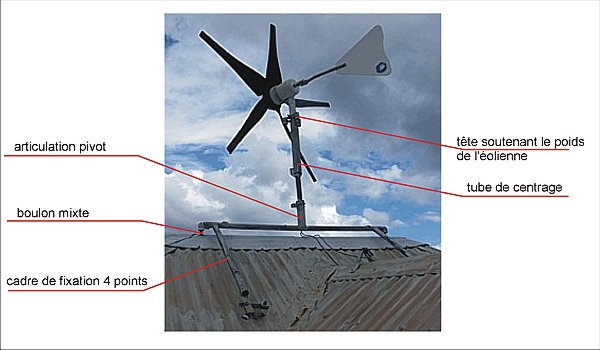

Architecture générale

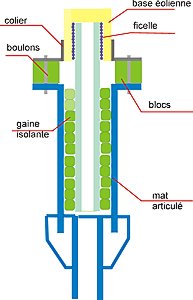

	L'isolation est double, châssis/toiture et ensuite mât/châssis. On n'entend aucun bruit à l'intérieur de la maison . C'est pratiquement parfait.	Les blocs encaissent l'effort axial vertical et la gaine isolante assure le centrage et les efforts radiaux.
Les boulons mixtes existent chez EQUINOX. Série VARISOL pour la fixation des supports de panneaux solaires. Un coté filetage bois , épaulement et joint d'étanchéité tôle, et l'autre coté filetage pour écrou. J'ai fabriqué les miens en soudant 2 vis, bois et écrou l'une sur l'autre. Avec ce type de vis vous avez une bonne étanchéité et un réglage possible

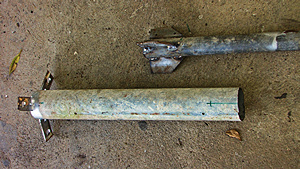

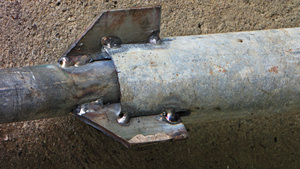

Les tubes sont soudés à l'inox avec 3 équerres. Ils traversent le tube de centrage du plus gros diamètre pour faciliter le soudage.

Eléments élastiques amortisseurs

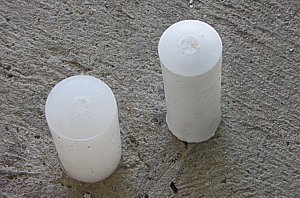

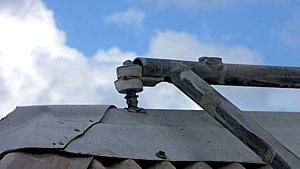

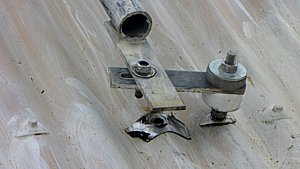

J'utilise du joint silicone qui a séché. Il est très souple et a une plage d'atténuation en fréquence idéale. Il suffit de le couper en rondelle au couteau.	Le châssis est fixé sur la charpente par le biais de ces tampons. Le boulon n'est pas en contact avec la partie métallique.	Il faut pouvoir ajuster avec précision le boulon dans le trou de la patte de fixation. Pour cela on utilise un plat réglable avec trou oblong.

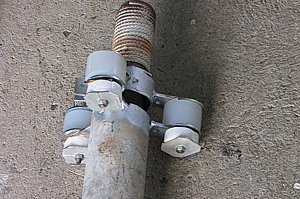

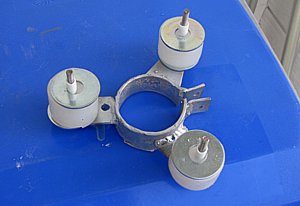

Le collier de fixation reçoit 3 blocs. La liaison complète se fait au début par adhérence en serrant la vis sur les pates puis par obstacle en utilisant 3 vis auto-taraudantes radiales.	Les vis sont soudées sur le collier et reçoivent un écrou sur le bas. La ficelle permet d'adapter les diamètres des tubes	L'élément élastique est une gaine d'isolation thermique pour clim enroulé sur le tube central. Pour l'enfiler il faut tourner dans le sens du vissage, le diamètre va ainsi se réduire.

Mise à terre de l'ensemble.

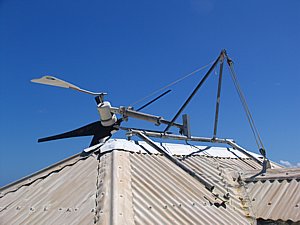

L'éolienne plus le mat font pas loin de 35 kg. Pour faciliter le levage en particulier j'utilise une "chèvre" faite d'un montant en V dont les extrémités semi cylindriques s'appuient sur la barre horizontale du châssis. Un petit palan double réduit à un niveau confortable l'effort de levage. Le mat est ensuite bloqué avec un collier utilisé dans les antennes canal sat. Une solution idéale serait d'utiliser comme élément de liaison un T pour tubes d'échafaudage car la soudure risque de lâcher en fatigue
