Lampes à Ultra Basse Consommation

Les  Diodes Électroluminescentes DEL ou Light Emitting Diode LED sont omniprésentes depuis de nombreuses années dans les appareils électroniques pour la signalisation. Au début uniquement de couleur rouge , elles ont maintenant toutes les couleurs y compris la couleur blanche. C'est une vrais révolution dans l'éclairage. Non seulement leur rendement est fabuleux , (pas de chaleur dégagée) mais leur durée de vie peut atteindre 10 à 30 ans. Elles permettent de réduire de manière énorme la consommation électrique. Contrairement aux lampes fluo compactes elles sont insensibles aux marches/arrêt fréquents et aux vibrations. Elle rentrent maintenant dans le monde de l'éclairage de la maison et de l'automobile.



On distingue 2 familles:

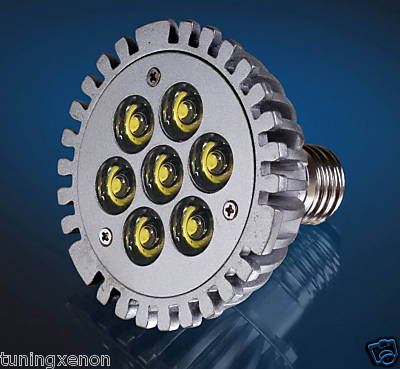

1- Les modèles de puissance appelées LED LUXEON  ou LED LAMBERTIAN de 1 à 7 watts, le top de la technologie dont le coût commence a devenir intéressant. Idéales , dans leur version miniature pour le remplacement des ampoules de lampes de poche. Elles vont  sans aucun doute constituer les éclairages du futur pour l'éclairage dirigé type spot. Elles nécessitent un système de refroidissement car elles chauffent, leur rendement est donc nettement moins bon qu'une led classique mais nettement supérieur à une halogène..Elles ont aussi une lentille de focalisation car la source est ponctuelle et très intense. Exemple de LUXEON ou LAMBERTIAN

Spot 2 W	Spot 5 W à lentilles	ampoule Maglite 1 W	équivalente à 20W	luxeon de couleur	pour torche	12 luxeon 120 € !

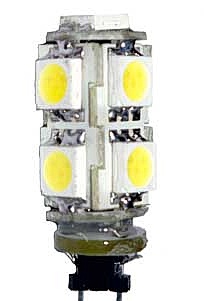

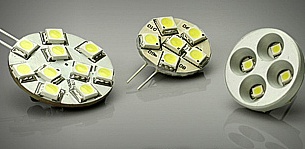

connecteur radial	directive 13 watts	équivalent 100 W		connexion G4 à alimentation variable de 12-36 volts

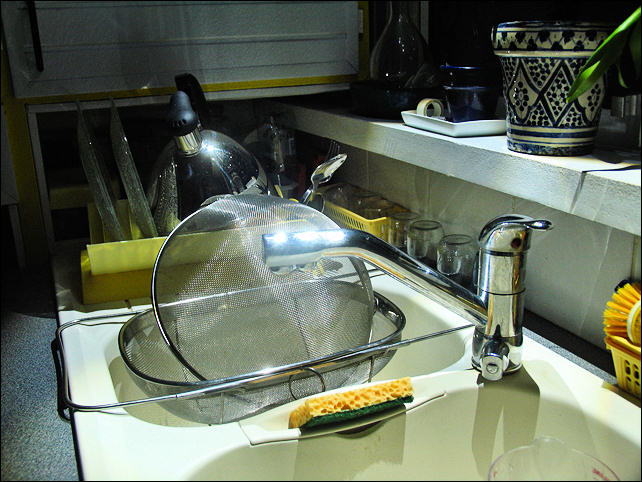

Un essai de plusieurs mois a permis de sélectionner un modèle très fiable donné pour 5 W et qui en consomme 7 sous 12 volts. Lumière ultra blanche qui donne un très beau reflet aux objets métalliques en inox par exemple. Cliquez sur l'image de droite pour agrandir et apprécier le beau rendu des couleurs .A mixer avec une halogène pour un éclairage parfait. Néanmoins idéal pour l'éclairage de vitrine de magasin. Toutes les leds testées fonctionnent toujours au bout de 2 ans .

2-Les LED classiques d'un prix réduit ,à puissance limitée à quelques milliwatts. On les monte à plusieurs dizaines sur un support d'ampoule . Elles sont actuellement déjà disponibles en 12-24 continu ou alternatif ou 220 V avec tous les culots normalisés. .

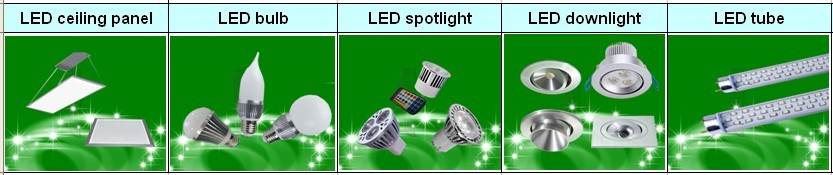

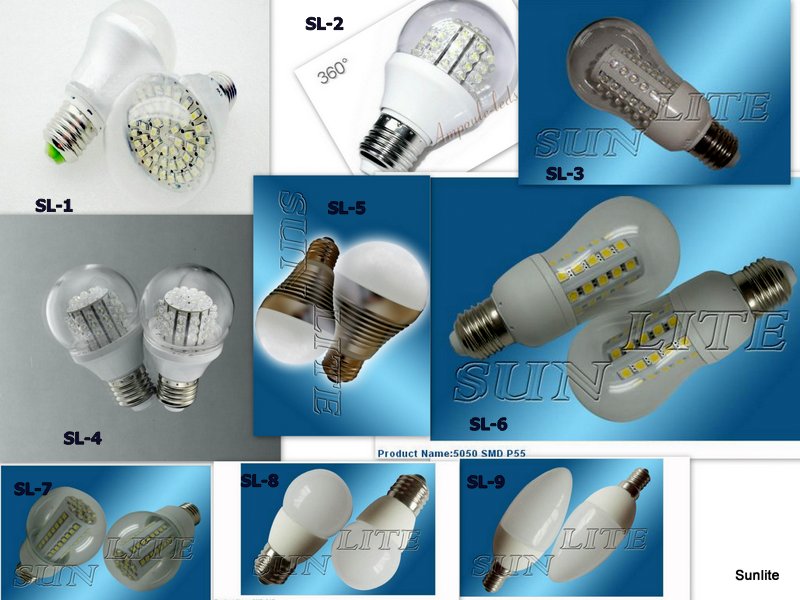

Modèles en ampoules spot 220 Volts ou 12 ou 24 Volts alternatif ou continu angle de 30-50 ° , 3000  à 6000 °K

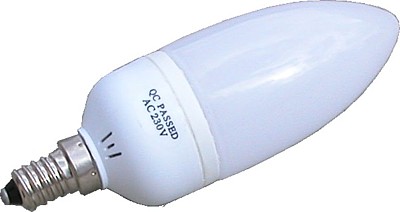

Culot E14	GU10	E27	90 a 120leds 220volts 6W	4W 34 leds
Modèles en diffuseur, éclairage ou ambiance

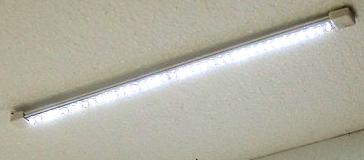

18 leds	96 leds	24 leds	projecteur	rampe à leds

Ces ampoules vous permettent de faire une économie électrique fabuleuse. Intéressant  pour ceux qui tournent sur des batteries, sites isolés solaires , voiliers ou simplement pour réduire la consommation et participer à la protection de notre environnement. Leur durée de vie est en théorie de 50 000 à 100 000 heures soit 10 ans de fonctionnement continu !. Idéales pour les lampes de bureau, spot de lecture car elles ne dégagent aucune chaleur. L'ancienne génération n'a pas été très résistante. Sur une 25 ampoules de toute sorte , toutes ont eu des défaillances. Défauts d'allumage souvent mais surtout destruction graduelle et progressive des leds les unes après les autres. Cas constaté même pour les lampes torche multi-leds .Il semblerait que cela ne touche que les leds blanches. Celles de couleurs tiennent beaucoup mieux. Les nouvelles versions , achetées chez des marques sont beaucoup plus résistantes avec des alimentations dédiées. De manière générale elles sont très sensibles aux variations de tension sauf contre indication. Beaucoup sont maintenant en tension variable car dans l'ampoule il y a un driver. Circuit électronique spécialisé pour donner une tension et un courant fixe malgré les fluctuations de l'alimentation.. Bien se renseigner en cas d'achat. Il faut impérativement utiliser des alimentations spécifiques dédiées. On trouve également des plaques à led pour l'éclairage ou la culture hydroponique .Les puissances vont jusqu'à 30W avec des couleurs spécifiques suivant le plante.

De manière générale pour l'éclairage il vaut mieux acheter les version modernes MDM qui se présentent sous forme de carré jaune. Préférez l'enveloppe en verre dépoli car leur intensité ponctuelle fait mal aux yeux

3. Le fluo compact .Dans l'immédiat les ampoules led ne sont utilisables en éclairage que sous la forme de spot en utilisant des LUXEON  en remplacement des halogènes, ou classique pour une lumière plus douce.  Elles commencent à être une alternative économique fiable aux lampes fluo compact LBC avec l'avènement des séries led CREE  .Les fluo ayant l'inconvénient de contenir du mercure mais restent la solution économique pour l'éclairage diffus.Ils faut dire qu'elles font souvent l'objets de promotions subventionnées depuis l'interdiction graduelle des filaments.  Elles existent  en 12 et 24 volts de 3 à 250 watts en lumière blanche ou chaude et de forme très variées s'adaptant à toutes les formes de lampes. Leur durée de vie, ( pour celles de marque ), est d'au moins 15000 h. La plus part que j'utilise datent de 89!. Ce sont des lampes néon à vapeur de mercure qui donnent un rendement lumineux bien plus élevé que les leds. Sur les boites est indiquée l'équivalent avec les ampoules à filament qui consomment de 5 fois plus. En cas de panne les vendeurs les reprennent car elles sont recyclée dans des centres agréés à cause du mercure qu'elles contiennent. Ne les mettez pas dans les poubelles !
de 3 à 250 watts		Formes torsadées ultra compactes	Habillées de forme standard ou pas	avec réflecteur ou purification de l'air

En France on à découvert ces produits en 2005 alors que dans d'autres pays le  filament n'a pratiquement jamais existé ou est interdit.



3. L'éclairage industriel  Enfin les leds de puissance comme alternative aux ampoules à vapeur de mercure. Eclairage public et luminaires.

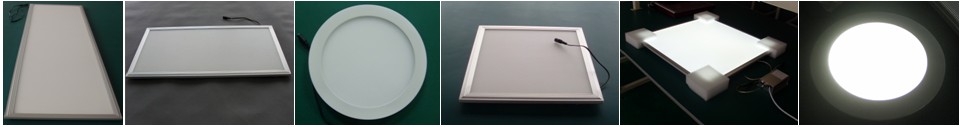

SRT90B 30 W illumination de 13 lux sur une aire de 20 X 8 métres		Pour l'éclairage intérieur température de 3 à 6000K de 200 a600LM
Projecteurs 36 et 70 W	157 W	Tubes fluo à led de 4 a36 W 12 à 220 volts

Une nouvelle technologie est apparue , les led CREE permettant des puissances élevées et un rendement supérieur de 30 à 50% par rapport au vapeur de sodium et de mercure. Une vrai révolution pour l'éclairage public car elle fonctionnent également à tension variable car pilotée par driver et ne nécessite qu'une seule led et pas une myriade comme sur les exemples précédents. Utilisable également chez sois et sur de la lampe portable.

Lampe 120 W en 1 led  Panneaux pour remplacer une de 400W au mercure ! Alimentation solaire et éolienne. Lampe de poche  sur 200m ! 3-1 Eclairage et signalisation de véhicule . Comme elles sont des sources lumineuses très concentrées leur usage en signalisation est tout désigné.

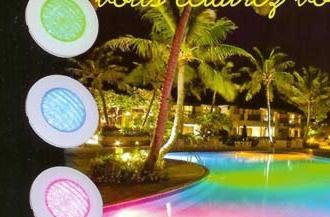

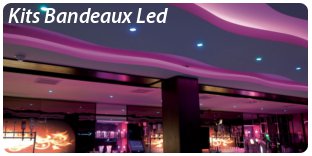

4- Le décoratif  Le domaine de prédilection des leds ! Un vrai festival de formes et de couleurs. Une lumière ponctuelle avec des associations de teintes mélangeables à volonté, une multiples possibilités de couleurs  presque infinies  par combinaison de leds fixes ou changeantes piloté par microprocesseur. En automatique ou à télécommande l'effet est très agréable. Idéales pour le jardin et la décoration intérieure. Leur faible consommation permet un fonctionnement sur batteries rechargées par une cellule solaire. Attention souvent il y a un problème d'étanchéité et la durée de vie est souvent trop limitées.

4-1 Tuning véhicule. Remplacement des feux de signalisation et décoration intérieure et extérieure du véhicule
de série sur certains véhicules haut de  gamme		barrettes souples de couleur	éclairage des instruments et de l'extérieur, valve de pneu



Robinets et pommeau de douche avec couleur fonction de la température			Réveil luminothérapie	Signalisation de vélo et Phlatlight chipset


6 L'éclairage portable Encore un domaine de prédilection. Consommation très faible et lumière ponctuelle donc faisceau facilement orientable..

	La lampe éternelle de secours. Il suffit de secouer la lampe pour produire de l'électricité par déplacement d'un aimant au sein d'une bobine. L'électricité est stockée dans un condensateur inusable et alimente une led.  L'interrupteur est magnétique sous vide. Vous pouvez l'oublier au fond d'une voiture elle repartira toujours ! Attention celles à manivelle utilisent des batteries à durée de vie limitée. Elles finissent par couler et ne plus marcher
la plus simple		la plus sophistiquée

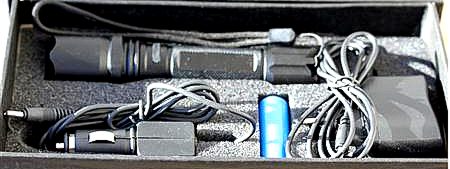

	Lampe de poche à batteries rechargeables Ninh. Grande autonomie à condition de ne pas dépasser les 20 leds. Le gain d'éclairage n'est pas significatif mais la consommation si. Même problème que les ampoules leds. Très peux fiable. N'achetez que les modèle à led unique  Luxeon  , bien plus chers mais au combien plus durables et lumineux..Les multi ont l'avantage de moins éblouir et peuvent être confiées aux enfants à ne surtout pas faire avec les torches dernière génération à led CREE. Vous pouvez perdre la vision, elles sont très proche des led laser en intensité lumineuse ponctuelle ! Privilègiez les modèles où l'alimentation est faite en batteries rechargeables lithium 3.6 volts à haute capacité et  fournies avec le chargeur spécifique. Le faisceau d'éclairage est réglable et on a plusieurs modes de fonctionnement en continu ou à clignotement. Plein pot avec la Q5 vous avez un projecteur qui porte à 300 m pendant 1/2 heure !

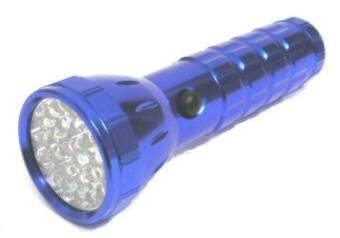

multileds , de 3 à 200 !		frontale

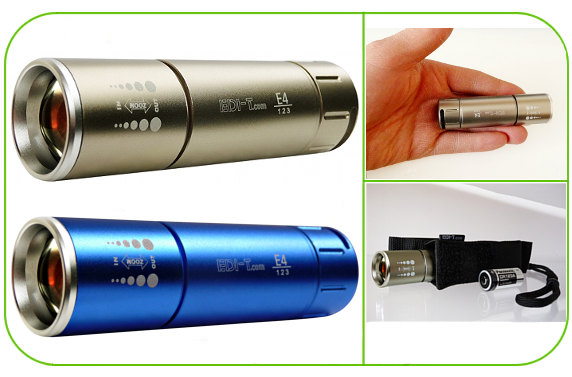

Flashlight avec la fameuse Q5		Frontale focusable

Les prix sont particulièrement attractifs sur EBAY de ce type de lampe mais vous pouvez également acheter les différents éléments en pièces détachées avec driver refroidisseur et lentille de focalisation de quelques degrés à 180 °

module complet 3-5 volts	module complet triple	kit CREE Q5 à 8 €	driver 9-35 v 7W	lentilles de focalisation

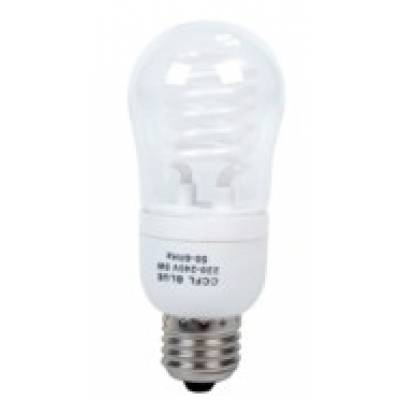

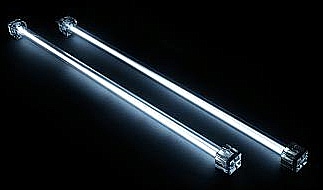

Tubes à cathode froide .  ( Cold Cathode Fluorescent Lamp ) Ils vont enfin quitter les écrans LCD pour venir éclairer et décorer nos maisons. Meilleure tenue et rendement que les LED à coût bien inférieur Durée de vie et flux  supérieur au tubes fluo classiques. Ne contiennent pas de mercure comme les fluo compactes Serviront à l'éclairage et à la déco . Très utilisé en tuning voiture et PC sous forme de tubes très fins et étanches..         De plusieurs couleurs Eclairage super blanc   Le top en format Dichroïque En tube miniature fluo couleur Etanches 12 volts  Le futur déjà dispo. O% mercure   7 Lumière laser Engins compliqués et mystérieux ils à 20 ans ,  le LASER est devenu super courant grâce à la mise au point de la diode laser. Il donne un faisceau hyper directionnel et est utilisé dans de nombreux domaines de l'électronique. On peut le commuter à des fréquences très élevées et c'est pour cela qu'il est essentiellement utilisé dans les platines du même nom. Lecteur ou graveur, imprimante, souris, thermomètre, télémètre, épilateur, bistouri, fibre optique,  pointeurs, laser games et plein d'autres applications médicales et scientifiques fabuleuses. La technologie laser a envahi notre environnement.. De multiples couleurs existent et ils sont utilisés depuis peu pour des videoprojecteurs .On peut trouver des pointeurs fixes ou animés pour des spectacles grandioses. Les grosses puissances sont utilisées pour la découpe des matériaux . Les militaires utilisent le LMJ ( laser méga joule ) pour simuler des réactions nucléaires sur des cibles de quelques mm. C'est la plus grande énergie jamais produite par l'homme.       pointeurs en plusieurs couleurs  stéréolithographie imprimante 3D  thermomètre télémètre pour le golf show laser image laser 3D sans support On peut acheter des pointeurs de quelques milliwatts, idéal pour l'astronomie mais suffisants pour cramer une pupille à faible distance. La couleur verte est beaucoup plus visible que la rouge . Seuls tolérés la classe III < 5 mW car les autres sont dangereux ! A partir de 150 mW vous faites éclater un ballon de baudruche à 1m .       Pointeur d'étoile 5 mW Véritable arme de 10 cm de long  spyder 2 W  focaliseur,1w brûle un journal à 150 m laser gun 2 W en infrarouge 1€ le milliwatt !   De plus en plus le "faites le vous même" D.I.Y.  se développe pour les lasers par le biais des forum. Ce n'est pas sans danger vu la course à la puissance. Des gens achètent des videoprojecteurs neufs et démontent les diodes laser qu'ils revendent ensuite sur EBAY ! Il est vrai qu'on peut facilement diviser le prix par 4 ou tout planter car elles sont très fragiles à l'électricité statique et la chaleur. On trouve aussi des composants de puissance de l'industrie de plusieurs dizaines de watts. Comme pour les diodes CREE il faut un driver une lentille et un système de refroidissement. Si vous vous lancez achetez les lunettes qui vont avec, un coup dans l'oeil c'est irréversible. 2W neuve en bleu 4W direct cutting 40 w pour la coupe acier driver courant constant lentilles simples   diode encapsulée avec refroidisseur et lentille   industrial laser cutting en commande numérique un "petit" 1w imaginez sur votre rétine !!! Si cette page d'information vous a plu, vous pouvez faire un don au webmaster en cliquant sur le bouton "Faire un don". Merci pour votre générosité
