INSTALLATION

Mise en garde:  Elle doit être installée hors de portée des personnes . Toute manipulation de la machine doit se faire les pales à l'arrêt. Il faut la mettre en cours circuit avec l'interrupteur d'arrêt. Attention, lorsque les pales sont en rotation la vitesse en bout est de plus de 450 km/h. Avec leur forme très effilée et coupantes, elles peuvent causer des blessures très graves.

Pour le meilleur fonctionnement possible il faut que l'éolienne soit placée là ou il y a le plus de vent dans votre propriété. Loin de tout obstacle, bâtiment, arbres qui peuvent arrêter le vent ou créer des turbulences. L'orientation moyenne des Alizés est  SUD-EST NORD-EST .De manière générale, plus le mat est haut et plus la production d'électricité sera importante car le vent sera plus fort et plus régulier. Le plus proche du pack de batteries pour réduire la longueur donc le coût du câble de raccordement. On peut aussi profiter des effet de sol pour augmenter la production. La loi impose une hauteur maximale de 12 m en environnement urbain sans demande préalable à la DDE.



Il y a 3 modes de montage de l'éolienne. En champs libre sur un mat de 6 m et sur un bâtiment avec un mat de mur de 3 m ou sur le sommet du toit avec un mat spécial . Sous peu, montage de 3 éoliennes à 12 m sur un mat "MATRIX" sans haubannage.

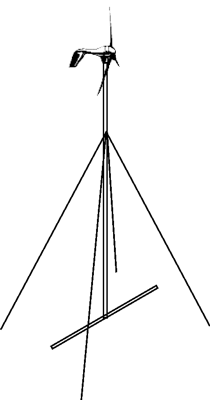

Mat en champs libre Fixation sur un mur ou charpente Fixation au sommet de toit
Choisir un endroit bien dégagé, le plus éloigné d'un obstacle, bâtiment ou arbre dans le vent des alizés. Le plus proche du pack de batteries pour réduire la longueur donc le coût du câble de raccordement. Prévoir la place pour la mise à plat du mat ainsi que l'emplacement des 3 ou  4 haubans. En cas d'alerte cyclonique il faut coucher le mat et démonter l'hélice de l'éolienne et mettre le corps de l'éolienne sous sac scellé en platique étanche. S'il est fixé sur un mur de bois utilisez en plus une tête d'isolation  sinon il y a risque de résonance du mur.

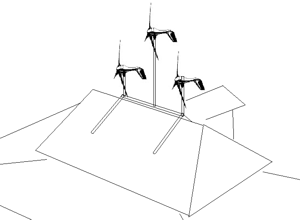

Mat spécifique . Pour profiter au maximum de l'effet de colline. Le vent est accéléré par la pente du toit et il y a une dépression importante à l'arriére. Adapté à l'architecture créole. Hauteur du mat 1m. Isolation par silentblocs pour  la fixation externe sur la tôle et utilisation d'une tête d'isolation par éolienne. Peinture à la couleur du toit. On profite de la hauteur du bâtiment et éventuellement d'un effet de couloir ou de tunnel. Une isolation du mat des vibrations est indispensable. Le mat fait 1m d'implantation pour 2 m de débord.

Le mat standart est constitué d'un tube galva de 6 m de diamètre de 50 mm. La mise à terre en cas d'alerte cyclonique est faisable par une personne seule.

Les fixations, câbles et tendeur sont en inox marine. Facile à fabriquer et monter sois-même.

Permet la fixation de 3 éoliennes et vous donne ainsi une production minimale de 1500 KWh dans l'année soit 4 à 5 kWh par jour. Autant que 1KW de panneaux solaires.

Mat triple à 12 m

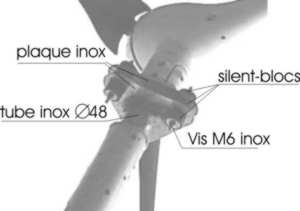

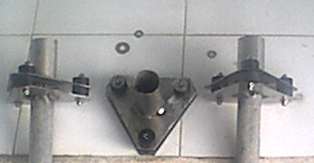

Tête d'isolation

En acier inoxydable 316L, vis A4 et écrous auto freinés Nylstop. Élimine toutes les vibrations susceptibles d'êtres transmises par l'éolienne et élimine les risques de mise en résonance d"élément de la structure de support du mat. Les silent-blocs sont des modèles standarts de l'industrie automobile ou faits à partir de tube de mastic silicone séché.

 Il est inutile d'utiliser une tête d'isolation.pour le mat en champ libre. Préférer dans ce cas des câbles électrique en alu insensibles à l'oxydation surtout s'ils sont enterrés.

Prendre la section normalisée supérieure la plus proche. La perte de tension sera alors inférieures à 3%. Soudez à l'étain les câbles électriques s'ils sont en cuivre et isolez les avec de la gaine thermo rétractable. Ne pas utiliser de dominos à cause de l'oxydation sauf dans le cas des câbles en alu. Dans ce cas graissez les avec de la graisse silicone et isolez les avec du ruban adhésif étanche. Attention la cohabitation alu cuivre peut donner de l'oxydation dans ce cas utilisez des raccords spéciaux. Bien suivre les indications du manuel de référence fourni pour le montage.

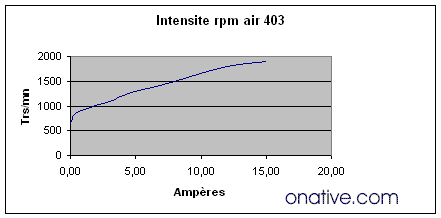

Donnez intensité en fonction de la vitesse de rotation de l'hélice pour des modèles en 24 volts AIR X et AIR 403

  AIR 403  ancien modèle

Ampères
0,00
0,20
0,40
0,85
1,30
1,80
2,15
3,00
4,10
5,00
8,00
12,00
15,00
Trs/mn
650
800
840
900
950
1000
1040
1100
1220
1300
1500
1800
1900

L'Air 403 ne débite qu'à partir de 650 trs/mn et atteint l'intensité maximale à 2000 trs/mn.

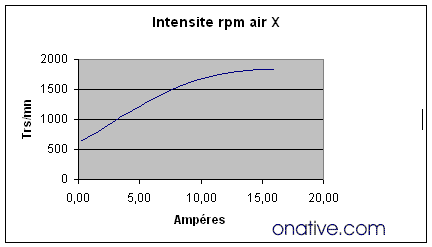

AIR X land


0,25
1,60
1,90
2,35
3,00
4,00
8,40
13,00
16,00
650
800
840
900
980
1100
1565
1800
1830
Nette amélioration pour les vitesses en dessous de 1000 tr/mn. Gain jusqu'à 3 fois par rapport à la 403.Correspond bien à la pub du constructeur.

Chiffres obtenus par mesure directe sur des machines avec batteries à 24,2 volts.
