Fabrication d'un générateur d'ozone pour piscine

	L'ozone O₃ est un super désinfectant aux caractéristiques paradoxales, il nous protège des effets des ultraviolets en altitude et constitue un polluant dans nos villes. Il est hyper agressif et constitue un moyen économique et écologique pour traiter en partie l'eau d'une piscine Il est très facile à fabriquer à partir de l'oxygène de l'air et de décharges électriques dans un module Corona..Il améliore aussi les performances des filtres à sable par floculation. L'O3 se dissous et continue à agir contrairement aux UVC , mais sa durée de vie est limitée à 1/2 heure. Il est facilement détectable par son odeur caractéristique. Le mélange avec l'eau de la piscine se fait avec une aspiration par dépression Venturi et une colonne mélangeuse. Les matériaux en contact avec l'O3 doivent être en téflon ou inox qui le supportent bien

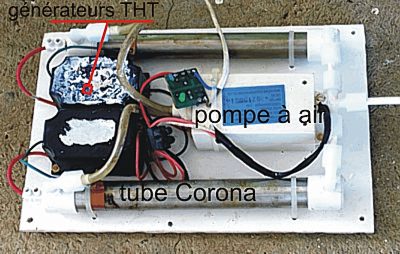

Le générateur à double tubes sans doute de 2 à 3 g/h d'O₃		Le mélangeur avec le venturi

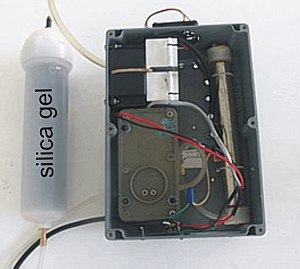

Le modèle présenté a 2 générateurs mais la technique est aussi valable pour un single..Exemple ci contre: Pour augmenter de manière notable la production, l'air est asséché en traversant un tube rempli par du silica gel rechargeable avant de passer dans le corona. . Le sel vire au rouge lorsqu'il est trop chargé en eau. Il suffit de le passer au four pour le recharger. Il devient bleu foncé et est près à refaire un cycle. Dans le single j'ai utilisé une pompe à air d'aquarium et une haute tension de tube néon. Ce modèle a fonctionné pendant 5 années pour la piscine et continue d'assainir l'eau d'une citerne avec un bulleur.
Ces systèmes sont commercialisés pour les particuliers mais vendu une fortune. On peut très bien le réaliser pour une centaine d'euros.

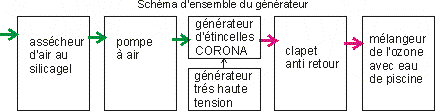

Fonction et réalisation des éléments

Assécher d'air : Assécher l'air pour doubler la production d'O3

On fait passer l'air à travers du silicate. Le récipient doit être transparent pour estimer son efficacité au changement de couleur et assez solide et étanche pour supporte une différence de pression. On volume de 0.5 litre est suffisant pour une durée de vie avant régénération de 3 mois. Une bouteille polycarbonate de boisson gazeuse est l'idéal. On visse des connecteurs rapides de branchement utilisés en RO avec du téflon dans l'épaisseur du plastique de la bouteille et du bouchon..Si l'air est trop humide il y a formation d'acide nitrique qui abîme très rapidement le matériel.

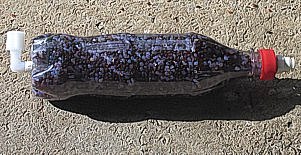

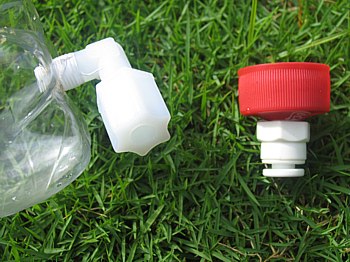

Modèle complet chargé Connecteurs RO vissés

Déssicant Silicagel ou sel de silicate. Retenir l'humidité par absorption

Le silicagel absorbe jusqu'à 30% de son poids en eau. Des aditifs permettent de voir l'évolution de sa couleur en fonction de sa charge humide. La couleur rouge indique qu'il est saturé en eau.
Pour le recharger il faut le chauffer à 120°C en théorie pendant 16h ! En pratique au four à chaleur tournante une heure est suffisante. Il faut évacuer la vapeur produite, pour cela le micro onde est à proscrire. Le mieux serait d'utiliser un concentrateur solaire style lentille de Fresnel sinon en plein soleil même avec une vitre par dessus il faut 15 jours ! .

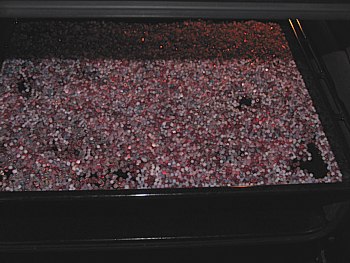

Avant

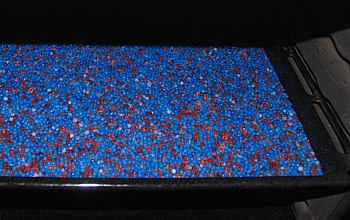

après 1h à 120°C 80% sont régénérés

Pompe à air . Envoyer de l'air sous faible pression et débit dans le générateur Corona

Elle n'est pas indispensable si vous utilisez ensuite un système d'aspiration par venturi . Elle permet surtout en débranchant le tuyau de sortie de "sentir" si la production d'ozone est toujours effective. Permet donc de détecter facilement les pannes.. J'ai récupéré une pompe de machine à laver à bulles mais une aérateur d'aquarium est satisfaisant.

modèle simple à 10 €

pompe à 2 sorties à débit variable

Générateur Très Haute Tension

Produire la tension électrique pour engendrer l'effet Corona

Il faut pouvoir disposer de plusieurs milliers de volts pour une puissance totale de quelques dizaines de watts. A 60% d'humidité comptez 10 à 15 kV par cm d'arc dans de l'air pour estimer le potentiel de votre générateur. On utilise ici un tube de pyrex de 1.5 mm d'épaisseur comme diélectrique. Il faut disposer de 8kV au moins pour fonctionner . J'ai récupéré les miens sur des enseignes publicitaires à néon . Je vous déconseille de bricoler une THT car c'est hyper dangereux. Il y a beaucoup de secteurs qui l'utilise où on peu trouver des modules tout faits. Les chinois d'Alibaba en proposent . Ce sont des convertisseur DC/DC à découpage et haut rendement comme il en existe dans les raquettes à moustique. De nombreux allumeurs électronique l'utilise. Allumage gazinière, allumeur de bruleur mazout, alim de tubes à gaz, générateur d'ions ,allumage de moteur thermique avec ou sans bobine. Clôture électrique, tazer . Suivant la technologie utilisée le rendement est plus ou moins bon. Pour les systèmes intermittents il suffit souvent d'ajouter un refroidissement.. L'idéal est d'en récupérer sur des trucs jetés. Je ne les ai pas testé. Si vous vous lancez un retour d'expérience serait le bienvenu sur le forum. The best sur EBAY.com mots clef néon power supply

Recherche personnalisée

Module KEMO MO62

Le must mais trop chers !

modèle DC/DC chinois sur ebay.com

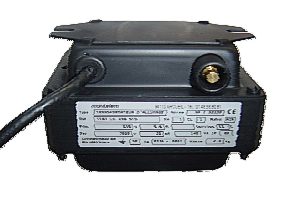

allumeur fuel sortie 7kV

kit complet à partir d'une bobine allumage

sortie 2kV 10mA à 15$ the best soluce !

Cellule CORONA émet une décharge électrique sous forme d'effluve pour changer O2 en O3

Il ne s'agit pas de créer un arc électrique unique qui risquerait de chauffer et brûler localement et ne pas produire beaucoup d'ozone. Il faut générer une sorte de halo ou de plasma le plus étendu et stable possible .Pour cela on utilise un diélectrique solide comme le pyrex ou certaines céramiques.et des électrodes grillagées Le module peut être plat ou circulaire. Les plats sont utilisés pour les purificateur d'air Cette technologie est aussi utilisée avec de la THT HF pour traiter des surfaces de pièces industrielles..

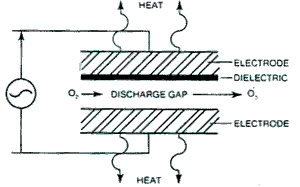

le principe est très simple

le must !

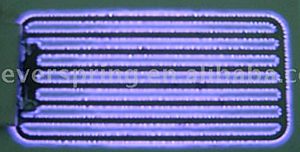

modèle plat céramique chinois

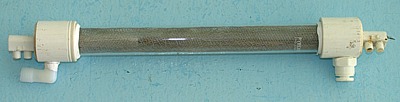

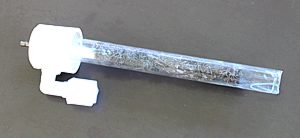

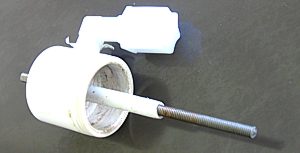

L'électrode centrale est faites à partir d' une tige filetée inox vissée dans un des bouchons et qui bloque un grillage en alu récupéré d'une moustiquaire. Le diélectrique est un tube à essai en pyrex dont on a coupé une extrémité à la meule diamant L'électrode centrale est isolée sur le haut et l'ensemble est 1/3 plus court que le tube.inox..Les embouts sont en téflon usiné par Mr Pfeifer où sont vissés des connecteurs nylon de RO et en PTE en sortie

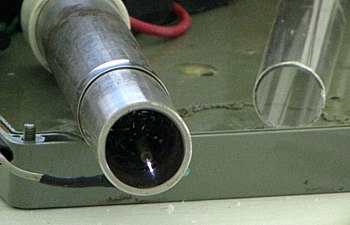

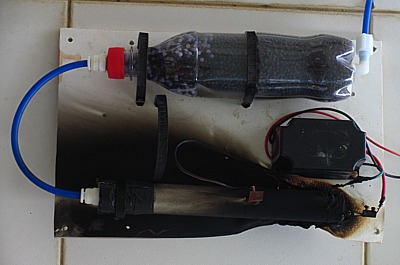

Si on ne met pas le tube de verre on obtient un arc électrique entre les électrodes. Il faut bien prendre soin que le tube de verre couvre toute la largeur du grillage. Laisser déborder de 2cm en bout sinon risque d'incendie si l'étincelle est externe !..

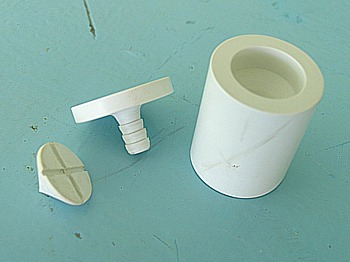

Clapet anti-retour . Empêcher l'eau de rentrer dans le système.

Il faut impérativement empêcher l'eau de pénétrer à l'intérieur de l'appareil. Sinon court circuit et détérioration de l'ensemble. Pour cela il faut installer sur le tuyau de sortie des clapets anti-retour. Le problème est qu'ils doivent résister à l'ozone et à d'autres dérivés nitriques. Rien ne résiste plus de 3 jours c'est pas la peine d'essayer avec des pièces en laiton ou nylon. Ceux vendus dans le commerce en téflon fuient au bout de 3 mois. La meilleure solution est de mettre l'appareil le plus haut possible au dessus du niveau de l'eau de la piscine ou de faire une grande boucle en hauteur avec le tuyau.. Les électrovannes pour CO2 rendent l'âme également ! A gauche une version perso qui tient depuis plus de 6 mois en téflon ! Finalement j'ai installé l'ozoneur 1m au dessus du niveau de la piscine. Comme ca le risque de retour d'eau est vraiment nul/

Système d'hydro-injection Venturi. Mélanger et dissoudre l'O3 dans l'eau

Maintenant il faut mélanger l'ozone produit avec l'eau de la piscine. Le plus simple est de l'injecter dans les tuyaux et faire fonctionner l'appareil lorsque la pompe est en marche. On utilise l'aspiration créée par le flux de l'eau à travers une restriction. La pompe à air participe également à cette fonction.

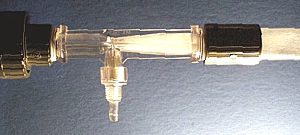

Système Venturi: L'eau va de gauche à droite, dans la section la plus étroite la pression diminue et de l'air est aspiré. On voit les milliers de bulles en blanc qui vont dissoudre l'O3 tout au long des tuyaux..

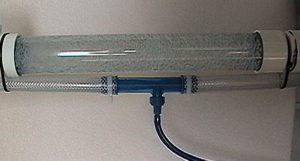

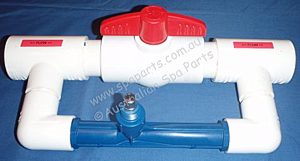

Mélangeur by-pass standard. Le venturi a un clapet anti retour mais guère plus résistant que les autres !

Le tuyau de mélange est vertical et branché en dérivation entre l'entrée et la sortie du filtre à sable. Ca fonctionne depuis 7 ans sans fuites.

COUTS €

TOTAL		Silicagel1kg	pompe	géné THT	corona	clapet	venturi	mélangeur	tuyaux	elec	conecteurs
si recup	223 €	20	0	0	16	16	21	135	15	0	0
max	345 €	20	25	48	45	16	21	135	15	12	8

Autres alternative à prix intéressant pour les non bricoleurs

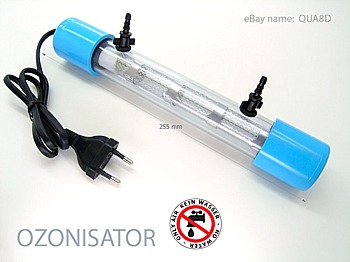

Un modéle vendu 45 euros sur ebay.de qui vient de Thailande !	Gros soucis; la HT a trouvé plus court à l'extérieur du tube !

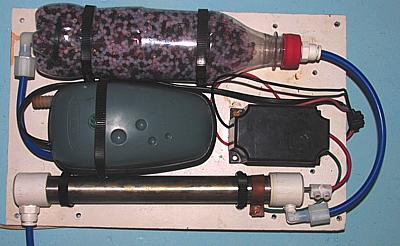

Nouveau modèle à une seule cellule

	Idem au modèle précédent mais à une seule cellule et pompe d'aquarium Variante avec cellule transparente pyrex où l'on voit le halo .


Modèle heavy dirty donné pour 3,5g/h 60W sans assécheur. Module provenant d'un ozoneur à air.

La plaque corona céramique doit être refroidie. En usage normal ce module est hyper ventilé .Ce refroidissement se fait par conduction. Pâte thermique, ciment armé, boite inox et radiateur alu .Il faut plaquer le corona sur la pâte , c'est réalisé avec des bouts de fusibles edf en céramique. La température monte à plus de 200°C c'est pourquoi il faut assurer un contact permanent. La fermeture de l'ensemble est faite en collant un cendrier en pyrex sur le dessus. On voit ainsi de visu le bon fonctionnement du corona. L'air qui est aspiré par le dessus est assez chaud. La température d'équilibre du radiateur est de 55°C et la production est vraiment importante pour un coût total de 62€. J'ai augmenté la pression de l'eau pour assurer une meilleure dissolution de l'O3 en sortie et on ne voit presque plus de bulles alors que l'odeur est importante. Il ne faut pas faire marcher de nuit si on est sous le vent de la piscine l'O3 est très dangereux.

Version 2014:

Pour vraiment être efficace il faut générer beaucoup d'ozone. On peut acheter chez les chinois via Ebay ce type de machine à des prix convenables. Par expérience ils ne sont pas très solides et la durée de vie ne dépasse gère quelques mois. Le problème vient de la cellule Corona qui se détruit avec l'humidité. J'ai abandonné l'assécheur car la régénération du silicagel est fastidieuse. Le modèle suivant fonctionne depuis 6 mois sans défaillir. Un contrôle visuel du halo bleu permet de le vérifier. La production est estimée à 5g/h par unité. Le refroidissement est assuré par un gros radiateur en alu dont la température se stabilise vers 50°C. Il faut impérativement s'assurer du bon fonctionnement car si vous insufflez simplement de l'air le développement des algues explose !!! La vérification se fait visuellement grâce au halo bleu de la grille.

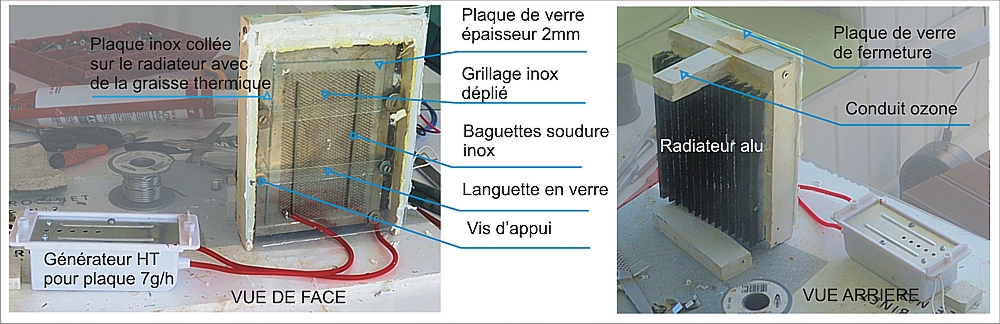

La fonction des baguettes et languette de verre est de bien plaquer la grille sur la plaque de verre de 2mm pour obtenir un halo homogène. Suivant la valeur de la HT du générateur il faut une plaque de verre +- épaisse . Disposez l'appareil verticalement pour optimiser la circulation de l'air chaud tant sur les ailettes du refroidisseur que dans l'enceinte d'ionisation.

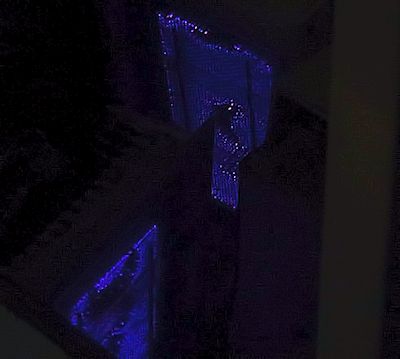

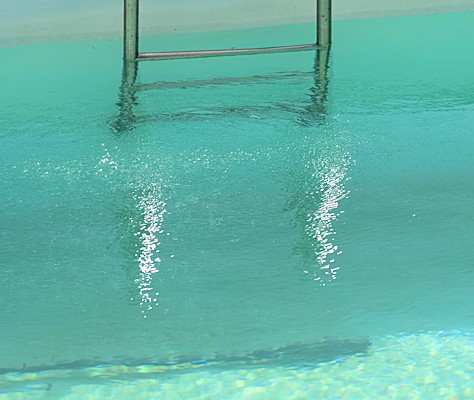

Le contrôle visuel est facile à faire une fois la nuit tombée. On distingue bien les halos dans les 2 appareils. J'ai également installé sur les buses de rejets un tube PVC en L qui fait office de bulleur en trouant la partie horizontale. Il augmente la pression de refoulement de la pompe et favorise la dilution de l'O3

HT trop importante machine à étincelles sans ozone !!
VERSION 2015
La version précédente a bien fonctionnée pendant plus d'un an mais le verre n'était pas en borosilicate et à fini par se fendre.

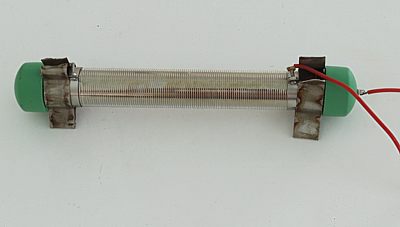

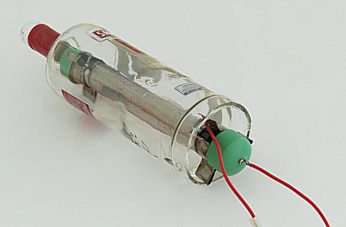

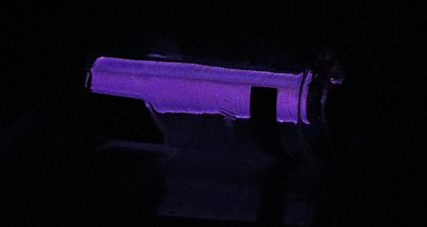

C'est trouvable en 2mm d'épaisseur car utilisé pour les imprimantes 3D mais d'un coût prohibitif. En parcourant le net nos amis chinois ont sorti un modèle cylindrique 7,5g/h en quartz avec fil d'inox bobiné sur le diamètre extérieur à 12€ pièce !
Pas à hésiter ! Facilement réparable .Voir combien de temps ca va tenir avec une température de fonctionnement de 250°C !


Tube inox intérieur bobinage inox externe	On coupe le fond d'une bouteille et on aspire par le goulot	Verif visuelle sur le fonctionnement

à suivre ?
