Fabrication d'un générateur d'UVC pour piscine

Les rayons ultraviolets sont une radiation lumineuse invisible . Les UVA permettent le bronzage, les UVB sont néfastes et provoquent des cancers de la peaux.et endommagent la cornée de l'œil. Les UVC sont carrément des sérials killer pour les micro organismes bactéries virus et algues ce qui est une aubaine pour le traitement des eaux. Il n'y a pas d'ajout de produit chimique ni de surdosage possible. On trouve sur le marché des tubes néon T5 avec ballast électronique permettent d'obtenir des densités de rayonnement suffisants (x Wcm2) avec une puissance électrique modérée (yW) et une durée de vie très importante. (n0000 h.) C'est encore une fois , comme pour l'osmose inverse, l'industrie de la distraction, l'aquariophilie, qui a permis de populariser la technique. A quoi sert d'avoir des c arpes Koi à 50€ pièces si l'eau du bassin est verte et les cache à la vue ! Comme on ne peut pas vous fourguer des galets de chlore il a fallu trouver autre chose.... !

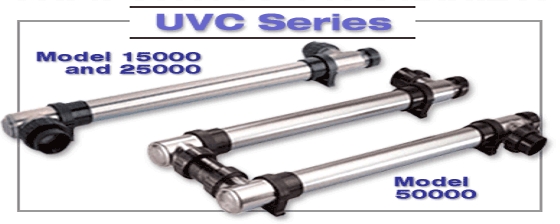

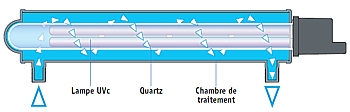

principe de base	modèles commerciaux modulables
Le néon UVC est isolé de l'eau par un tube de quartz transparent à ce rayonnement.. Ce tube est introduit dans un cylindre pourvu de 2 orifices, entrée sortie, où circule l'eau du circuit de pompage. On fait une étanchéité entre la quartz et ce tube. Le néon pouvant ainsi être facilement retiré. La tendance actuelle est d'utiliser un quartz fermé à un bout, l'alim des néons se faisant également que d'un coté du tube. Placer l'ensemble de préférence après le filtre à sable pour que l'eau traitée soit la plus transparente possible. Les tubes sont en inox poli pour renvoyer le rayonnement. Mais on peut également les réaliser en PVC..	Pour avoir une bonne efficacité il faut que le micro-organisme à tuer reçoive une dose de rayonnement suffisante. Cela dépend de la puissance des néons et du temps d'exposition donc de la vitesse de circulation de l'eau autour du tube. Certain modèles sont modulable et permettent de rallonger le parcours de l'eau. Le prix des néon augmente fortement est fonction de la puissance et est actuellement limité à 130 W. Le prix de ces modèles commerciaux est en forte baisse mais reste au environ de 1k€. On va donc le faire nous même pour beaucoup moins chers.

1 Réalisation du double tube en inox.

Il faut disposer d'une meuleuse, perceuse et poste à souder . Tous les éléments sont achetable à Jarry .Les tubes principaux ont 80 de diamètre et la liaison et sortie est en 50. La difficulté est de réaliser artisanalement le trou de 50. On procède par petits trou tangents comme illustré ci-dessous

foret inox de 5

découper à la meule et plier à la pince

après rupture meuler les pointes

gabarit de meulage du tube intermédiaire

Les embouts ronds et raccords sont achetables tel-quels en inox 316l

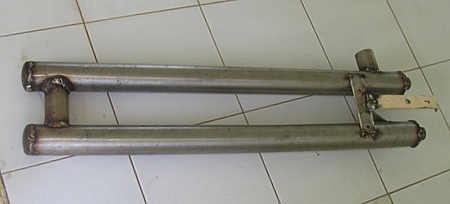

La soudure en inox n'est pas toujours évidente, l'étanchéité passe avant l'esthétique !

Faudrait estimer le prix d'une réalisation par un atelier .

2 Fixation des tubes de quartz

Les tubes de quartz sont centrés à l'extrémité ouverte où l'on fait l'étanchéité par mastic résistant aux UV . L'autre extrémité est en porte à faux. Il faut impérativement la maintenir car la pression de l'eau ferait vibrer le tube. On aurait pu la centrer en bout par un morceau de tube inox soudé à l'intérieur . N'ayant plus ce diamètre en réserve j'ai opté pour un centrage 3 points sans jeu à vis.2 vis inox et une plastique. On peut également faire dépasser le tube et le fixer de manière identique des 2 cotés mais cette solution est plus compliquée et rend l'appareil plus fragile en cas de choc vertical.

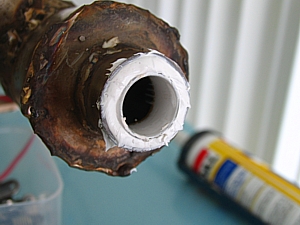

Centrer le tube quartz avec un cordon de ficelle il empêchera aussi le mastic de tomber à l'intérieur.

La partie fermée du quartz est centrée par un petit bout tube inox soudé en fond. Il y a un jeu radial qui risque de provoquer des vibrations et fatiguer le filament du néon.

L'étanchéité est réalisée par du téflon. 2 vis en inox vissées à fond et une de pression en plastique à la main pour ne pas éclater le tube de quartz. Maintient sans jeu assuré.

3 Montage final des T5 du ballast électronique et du compteur horaire.


connecteur Gaynor	le T5 de 75 W se glisse dans le quartz	fixation du ballast électronique	intégration dans le local technique

. Les connecteurs 4 pin T5 sont hors de prix, il suffit d'utiliser des petits dominos pour brancher les câbles sur le ballast. Electronique. N'utilisez que ce type de ballast car il permet de préserver la durée de vie nominale des T5. Le modèle construit utilise 2 tubes T5 de 75 watts C'est une puissance très importante mais nécessaire car je récolte directement l'eau du toit dans la piscine.. On peut s'inspirer des modèles commerciaux pour évaluer la puissance nécessaire. Il faut brancher un compteur horaire pour estimer l'usure du néon.

4 Variante en PVC pour ceux qui n'auraient pas de quoi travailler l'inox

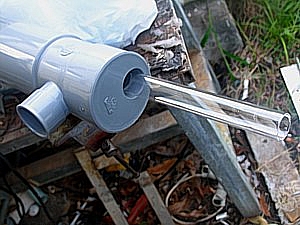

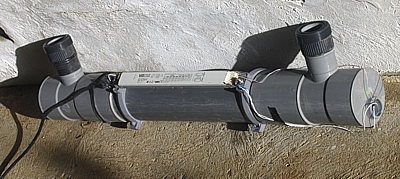

Modèle monotube 130 W PVC avec raccords union	tube ouvert maintenu aux 2 bouts	vison nocturne à éviter

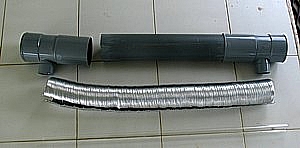

Le corps en PVC ne renvoi pas le rayonnement comme l'inox, en rajoutant une gaine alu ce sera le cas et en plus on protège le PVC. Le modèle sur la photo est en fonction de puis 3 ans sans problèmes. On peut associer l'UVC au générateur d'ozone. Certains constructeur le mette après pour neutraliser l'ozone qui risquerait de se retrouver dans les piscines collectives.	Les néon UVC génèrent aussi de l'ozone, si on fait rentrer de l'air dans le circuit d'eau ou mieux si l'air circule à l'intérieur du tube de quartz débouchant ; l'oxygène se transforme en O3 ... the must Réalisation en test .....

COUTS €

TOTAL		tube inox 80	2 quartz	2 néons T5 80W	ballasts electro	raccords 50 1m	colliers inox	rallonge élec	baguette inox	PVC 50
350 €		72	64	92	45	38	16	0	12	10
