TIMECA V1.1 version DOS ème visiteur bonjour

TIMECA est un logiciel pédagogique d'analyse des actions mécanique par les torseurs. Développé et distribué depuis la Guadeloupe, 320 exemplaires ont été vendus dans 27 établissements entre 1990-1993. Bon score pour un logiciel exotique boycotté par l'inspection générale qui avait plus de pognon à se faire avec les TP aseptisés  à prix d'or qu'ils nous imposaient .

Sa prise en main est très rapide et demande un temps de formation élève très court. C'est intégralement ce qui est fait au tableau en cours. Utilisable de la 1° jusqu'en prépa et plus.

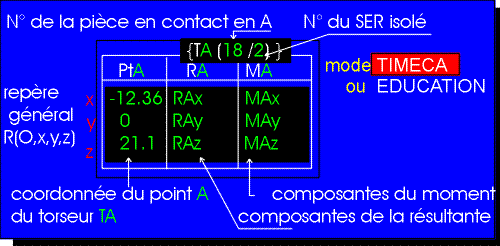

Exemple du format des torseurs d'actions utilisé dans le logiciel

FormatTableau des torseurs incluant les coordonnées du point


Le module TIRESOL de TIMECA est  écrit en langage compilé compatible 8086 . Il est indépendant du sytème d'exploitation et peut tourner en fenêtre réduite sous windows XX ou Linux ou autre en surimpression sur un logiciel quelconque . Utilisable comme outil tel que la calculette de window par exemple.
Pour le lancer cliquez sur le logo Tiresol , Module de résolution de TIMECA. Cliquez, puis choisissez ouvrir dans le menu de téléchargement. (Utilisez l'aide en ligne pour une première utilisation ) pour l'aide en ligne sur le logoAide à ouvrir lorsque vous utilisez le module Tiresol

On peut à partir de la touche copie écran et par le biais de PAINT, saisir tous les fenêtres affichées par le  logiciel et les coller dans un document WORD par exemple. ( Sous XP ne pas mettre en full creen ). S'il y a un problème de compatibilité , utilisez DOSBOX ou un copieur de zone d'écran.

L' originalité est dans l'écriture du torseur des actions mécaniques sous forme de tableau qui intégre en première colonne les coordonnées du point de définition dans le repère général.

On peut définir n'importe quelle liaison par l'écriture du torseur statique. Même une liaison complexe. Une inconnue peut intervenir dans 2 torseurs différents et ainsi permet de résoudre facilement des problèmes hyperstatique.

Le module de base offre plusieurs fonctions. La plus intéressante est celle qui permet aux élèves de travailler de manière autonome en TD sur des exercices en temps limité. Chacun avance à sa vitesse.

L'élève doit faire l'analyse mécanique d'un système isolé en modélisant par les torseurs. Le système est défini sur un document papier. C'est le logiciel qui fait la correction d'après vos corrigés. Il donne l'hyperstatisme, les mobilités, reconnait les pb plans, les pb de dynamique etc. Dans le cas iso, il écrit les 6 équations scalaires d'équilibre et calcule numériquement les inconnues.

Permet de calculer  facilement et de tracer les diagrammes des efforts intérieurs .



La totalité du logiciel et sa documentation est disponible gratuitement par téléchargement. Pour cela cliquez sur les cases blanches

Nom du fichier

Contenus

taille

Fonction

tmdweb.zip

feuille.pdf

Logiciel TIMECA DEMO complet

Feuille.pdf est la feuille de demo

161Ko

200Ko

 Simulation  interactive des possibiltés du logiciel

Dé-zipez dans un même répertoire la totalités des fichiers. Clef  USB ou support disque . Imprimez le fichier feuille.pdf  et cliquez sur DTIMECA.exe et suivez la demo..


tmweb.zip

Logiciel TIMECA complet version DOS

131Ko

Logiciel complet avec les différents modules
Dé-zipez dans un même répertoire la totalités des fichiers. Clef  USB ou support disque. Puis copiez les fichiers sur votre disque dur en respectant impérativement l'organisation suivante:
 c:\timeca\timeca.exe
 c:\timeca\programs\analyse.tbc
                                   \corrige.tbc
                                   \eleves.tbc
                                   \resol.tbc
                                   \transfer.tbc
 c:\timeca\mst\
                        \m_exos
                        \meca_ij.cor         (la totalité de tous les exos en .cor de meca_12.cor à meca_63.cor )
                        \nom_exos
                        \mst.ele



exos.pdf

Manuel des exercices types

2128 Ko

Document papier
Feuilles des 22 exercices types imprimables.


auto.pdf

Manuel d'autoformation

1277 Ko

Explications globales
Tout sur les objectifs et fonctionnement du logiciel, document imprimable


ref.pdf

Manuel de référence

598 Ko

Détails techniques
Document imprimable
TIRESOL.exe Module de TIRESOL seul autonome 152Ko Module de calcul
Le module TIRESOL çi-dessous est directement executable dans une fenêtre depuis le navigateur.Cliquez sur l'image,  puis sur "executer". Puis cliquez sur ? pour avoir l'aide en ligne en même temps.

Module de résolution de TIMECA. Cliquez, puis choisissez ouvrir dans le menu de téléchargement. (Utilisez l'aide en ligne pour une première utilisation ) Aide à ouvrir lorsque vous utilisez le module Tiresol  si vous rechercher des ressources de meca utilisez  la barre ci-dessous
