Mise au point d'un Générateur Thermoélectrique par cellule Peltier.
Essais préliminaires sur un module du commerce CP1-12730 donné à 270W pour 12 volts.
|
|
|

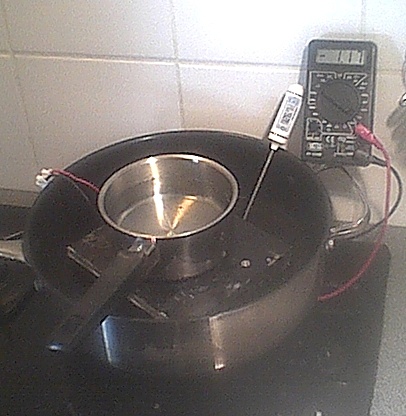

Il faut bien respecter le coté chaud et froid. Coté chaud collé avec de la graisse conductrice de la chaleur sur un radiateur en alu qui est immergé dans de l'huile. La température est ainsi uniforme sur la plaque du module. |
| Le coté froid du module est collé de la même manière sur une casserole avec fond de cuivre remplie d'eau maintenue à 30°C. C'est la température moyenne de l'eau de la piscine qui servira de refroidissement plus tard. | ||
| CP1 12730 Peltier module |
|
||||||||||

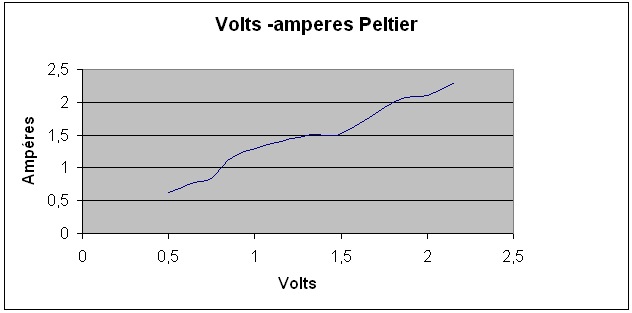

| temp °C | Volts | Ampères | |||||||||
| 0.5 | 0.62 | ||||||||||
| 0.65 | 0.77 | ||||||||||
| 0.75 | 0.84 | ||||||||||
| 0.90 | 1.21 | ||||||||||
| 130 | 1.30 | 1.50 | |||||||||
| 140 | 1.50 | 1.53 | |||||||||
| 150 | 1.83 | 2.03 | |||||||||
| 162 | 2.00 | 2.10 | |||||||||
| 170 | 2.16 | 2.30 | |||||||||
| Imax | Vmax | Qmax | DT max | Dimensions | Ohm | Poids | T max | ||||
| couples | amps | volts | watts | deg C | A | B | C | AC res | grm | Deg C | |
| 127 | 30 | 15.4 | 270 | 68 | 62 | 62 | 3.8 | 0.27 | |||
En premières conclusions: Super encourageant 5W pour un coût de 12 € ce qui nous ferait les 500W à moins de 1200 € pour les composants actifs!! On croit rêver ......Il doit y avoir un truc !
Reste a tester la longévité et la fiabilité. Prochaine étape un module pour du 24 volts . Soit direct en 36 volts ce qui nécessiterait 17 modules pour une puissance totale de sortie de 55 watts à 200 € ou par le biais d'un générateur DC/DC type MPPT maintenant d'un prix presque raisonnable, pour ajuster le voltage optimal de chargement et réduire le nombre des modules.
Bien plus intéressant que le modèle industriel HZ20 de 2.38 volts 19 watts à 154 $ qui nécessite un convertisseur DC/DC
Il faut impérativement utiliser la partie thermique car le rendement doit être de 2 à 5%. Si on le colle sur une chaudiére de chauffage central au gaz ou fioul c'est super intéressant ....
On trouve maintenant des modules de 350 W et bientôt des 500. J'attends un peu avant de me lancer. Les brûleurs hvp commencent à être au point.
A suivre.......
